SG-100在線檢重設備系統技術說明
更新時間:2025-10-23 瀏覽次數:28

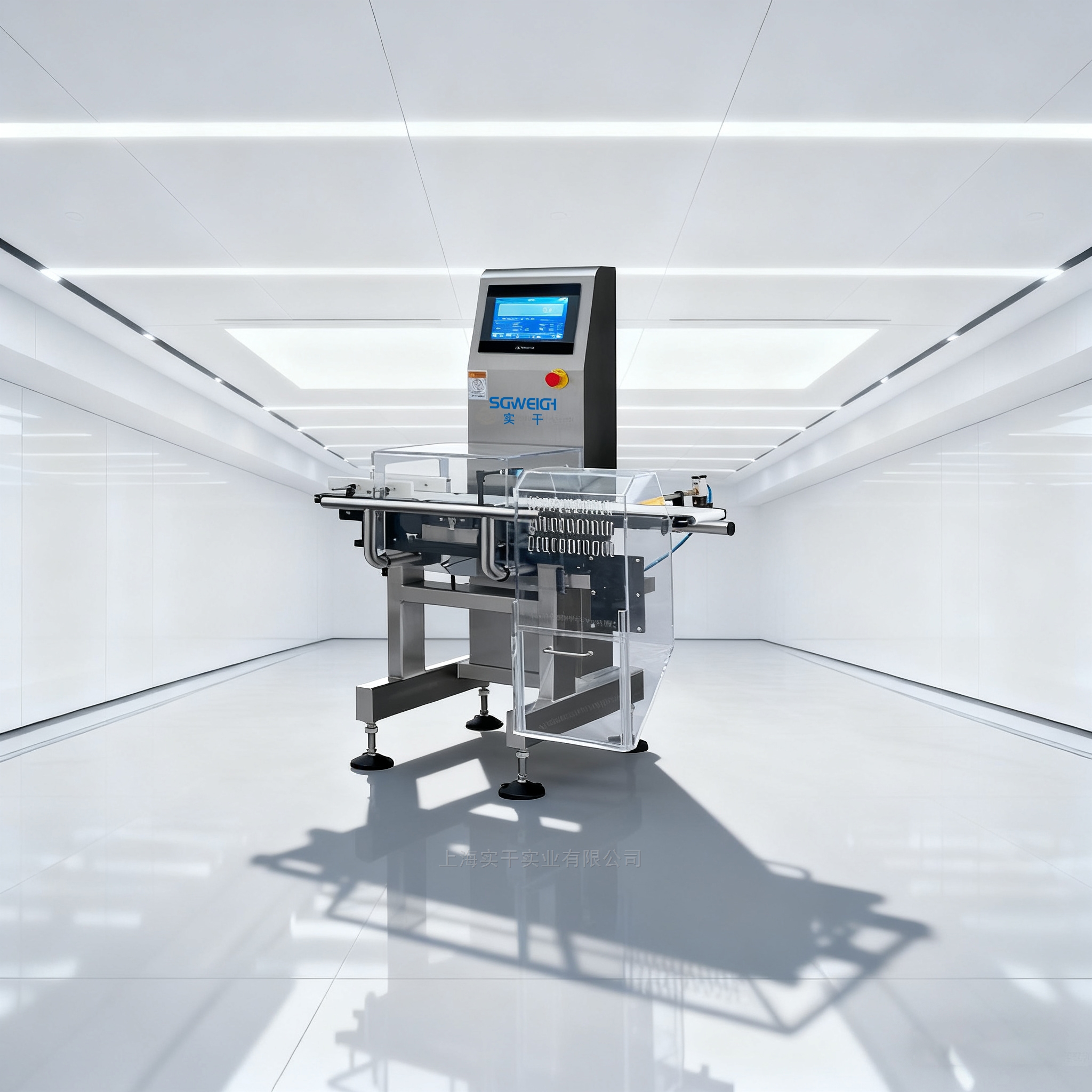

SG-100在線檢重設備系統技術說明
一、系統概述
SG-100在線檢重系統是上海實干實業有限公司研發的高速高精度檢重設備。該系統采用精密稱重技術和先進的控制系統,實現了2-300g范圍的精準檢測,最高分選速度可達120件/分鐘,特別適合對檢測速度和精度有較高要求的生產場景。

二、技術參數詳解
2.1 核心性能參數
分選范圍:2-300g
分度值:0.01g
分選速度:120件/分鐘(視產品特性)
檢測精度:±0.05g(標準測試環境)
2.2 機械結構參數
臺面尺寸:200mm×100mm
設備重量:約60kg
機器材質:SUS304不銹鋼
皮帶離地高度:750±50mm(支持定制)
2.3 產品處理規格
最大處理長度:100mm
最大處理寬度:100mm
適用高度范圍:2-150mm
輸送帶寬度:100mm
2.4 電氣參數
工作電源:AC220V 50-60Hz
額定功率:100W
工作環境溫度:0-40℃
工作環境濕度:30%-95%RH

三、系統架構設計
3.1 機械系統設計
設備采用緊湊型結構設計,整體尺寸經過優化,占地面積小,適合空間有限的生產環境。主體框架使用SUS304不銹鋼制作,表面進行精密拋光處理,符合食品、藥品等行業衛生標準。輸送系統采用精密傳動設計,確保運行平穩,減少振動對檢測精度的影響。
3.2 控制系統架構
配備10寸觸摸屏,界面布局合理,操作直觀方便。控制系統采用高速處理器,配合專用信號處理芯片,確保在高速運行狀態下保持檢測精度。系統支持多用戶權限管理,具有配方管理功能,可存儲多個產品參數設置。
3.3 稱重系統設計
采用高精度傳感器,配合高分辨率AD轉換器,實現微量級重量檢測。系統具備自動零點跟蹤和溫度補償功能,有效抑制環境因素對檢測精度的影響。氣吹式剔除裝置響應快速,確保不合格產品準確分離。

四、安裝與調試規范
4.1 安裝環境要求
環境溫度:0-40℃
相對濕度:30%-95%
安裝基礎平整度:≤0.2mm/m
環境振動要求:≤0.5mm/s
電源要求:AC220V 50-60Hz
4.2 調試流程規范
基礎水平校準:使用水平儀進行精確調平
機械系統檢查:確認輸送帶運行平穩
電氣系統測試:檢查傳感器、執行元件工作狀態
參數設置優化:根據產品特性設置檢測參數
性能驗證測試:使用標準砝碼進行精度驗證

五、應用領域詳解
5.1 制藥行業應用
適用于片劑、膠囊、小袋裝沖劑等藥品的重量檢測。設備的高精度特性能夠有效檢測出重量不合格產品,確保藥品裝量符合規定要求。在高速生產線上實現全檢,有助于提升產品質量水平。
5.2 食品行業應用
專為小包裝零食、調味品、咖啡條等產品設計。設備緊湊的結構適合在有限空間內安裝,高速檢測能力匹配現代化生產線節奏。衛生級材質和易清潔設計,符合食品行業規范要求。
5.3 電子元件應用
適用于小型電子元器件、精密零部件的重量分選和計數。設備的檢測能力可識別重量差異,實現產品分級。在連接器、芯片等制造領域具有應用價值。

六、操作與維護指南
6.1 標準操作流程
開機前檢查設備狀態
選擇或設置產品參數
啟動設備運行
監控設備運行狀態
記錄檢測數據
定期進行設備維護
6.2 維護保養要點
日常維護:
清潔設備表面和輸送帶
檢查氣路系統密封性
驗證設備零點狀態
每周維護:
檢查輸送帶磨損情況
清潔傳感器區域
檢查氣吹裝置狀態
每月維護:
全面設備清潔
檢查電氣連接
執行精度校準
年度維護:
進行設備全面檢修
更換易損部件
系統性能優化

七、選配功能詳解
7.1 標準選配功能
三色報警燈:顯示設備運行狀態
RS485通訊接口:支持系統通訊
數據存儲功能:記錄檢測數據
遠程監控接口:支持設備遠程監控
7.2 特殊選配功能
定制化輸送帶:特殊材質或規格
專用清潔系統:自動清潔功能
防護升級配置:特殊防護等級要求
數據管理系統:專業數據分析軟件

八、技術特點分析
8.1 性能特點
檢測速度:120件/分鐘
檢測精度:0.01g分度值
運行穩定性:連續工作表現可靠
操作便利性:觸摸屏控制界面
8.2 質量特點
制造工藝:按標準規范生產
質量檢測:每臺設備經過測試
使用壽命:設計考慮長期使用
維護便利:模塊化設計

九、服務與支持
提供售前咨詢、方案設計、安裝調試、操作培訓等服務。建立客戶服務檔案,提供定期回訪服務。配備技術支持熱線,及時解決客戶問題。
結語
SG-100在線檢重系統以其檢測性能和質量表現,為小型產品制造企業提供了重量檢測解決方案。設備在速度、精度方面的表現,使其成為相關生產環境的合適選擇。我們將持續改進產品,為客戶提供更好的服務。
注:本文所述技術參數基于產品實測數據,具體性能可能因使用環境、產品特性等因素而有所差異,建議在實際使用前進行現場測試驗證。
